Telescope su savo rankomis: nuotrauka, diagrama, video

Kaip sutelkti teleskopą savo rankomis Turbūt kiekvienas bent šiek tiek savo gyvenimo, kurie domisi astronomija ir norėjo turėti priemonę, leistų iš arčiau pažvelgti paslaptis žvaigždėtą dangų.

Na, jei turite žiūronus ar teleskopątrimitas - net tokiuose silpnuose astronomijos instrumentuose jau galite grožėtis žvaigždėto dangaus grožiu. Tačiau jei jūsų susidomėjimas šia mokslu yra pakankamai stiprus, o prieiga prie instrumento nėra visiškai arba jei turimi įrankiai netenkina jūsų smalsumo, jums reikės dar galingesnio įrankio - teleskopas, tai galima padaryti savarankiškai namuose. Šiame straipsnyje pateikiama išsami instrukcija su nuotrauka ir vaizdo įrašu, kaip teleskopą padaryti savo rankomis.

Teleskopo gamyklos gamyba jums kainuosyra gana brangus, todėl jo įsigijimas yra tinkamas tik tuo atveju, jei norite įsitraukti į astronomiją mėgėjų ar profesionalų lygmeniu. Tačiau pirmiausia, norint įgyti pradinių žinių ir įgūdžių, galiausiai, norint suprasti, ar astronomija iš tikrųjų yra jūsų, turėtumėte pabandyti patalpinti teleskopą savo rankomis.

Daugelyje vaikų enciklopedijų ir kitų mokslo leidinių galite rasti supaprastinto teleskopo gamybos aprašymą. Jau toks įrankis leis jums pamatyti mėnulio krateriai, Jupiterio ir jo keturių kompanionų diskas, diskas ir žiedai Saturno, Veneros pjautuvas, kai kurie dideli ir ryškūs žvaigždžių grupelės ir ūkos, žvaigždės, nematoma plika akimi. Iš karto verta paminėti, kad toks teleskopas negali atvaizduoti kokyb ÷ s, palyginti su gamyklos gamybos teleskopu, nes naudojamos optikos paskirties neatitikimas.

Teleskopo prietaisas

Norėdami pradėti - šiek tiek teorijos. Teleskopas, kaip nuotraukoje, susideda iš dviejų optinių mazgų - objektyvas ir okuliaras. Objektas renka šviesą iš objektų, nuo joskersmuo tiesiogiai priklauso nuo didžiausio teleskopo didinimo ir nuo to, kaip galima pastebėti silpnus objektus. Okuliaras padidina objektyvo suformuotą vaizdą, o po jo - žmogaus akis optinėje grandinėje.

Yra keletas tipų optinių teleskopų, du iš labiausiai paplitusių - refraktorius ir reflektorius. Atspindintis lęšis yra veidrodis, irrefraktorius - lęšių sistema. Namuose refleksoriaus veidrodėlis yra sudėtingas ir tikslus procesas, kurio niekas negali padaryti. Skirtingai nuo reflektoriaus, nebrangios Objektyvas, skirtas refraktoriui, sunku patekti į optikos parduotuvę.

Padidinti Teleskopas yra lygus santykiui Fob / Fock (Fob yra objektyvo židinio nuotolis, Focas yra okuliaras). Mūsų teleskopas maksimaliai padidins apie 50x.

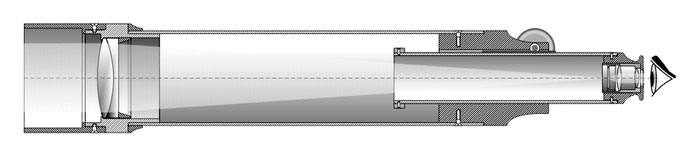

Fizinių konstrukcijų ugniai atsparaus teleskopo schema

Norėdami sukurti objektyvą, kurį reikia įsigytiAkinių lęšių tuščių su 1 dioptrijomis jėga, atitinkančia židinio ilgis yra 1 m. Šie ruošiniai paprastai turi maždaug 70 mm skersmens. Deja, tokie lęšiai, pagaminti iš menizų, yra prastai pritaikyti, tačiau galite juos sustabdyti. Jei turite ilgo fokuso abipus išgaubtą lęšį, rekomenduojama jį naudoti.

Okuliaras gali būti įprastas didinamasis stiklas (didintuvas), kurio mažasis skersmuo yra apie 30 mm. Gera galimybė taip pat gali būti mikroskopo okuliaras.

Kaip a būstas galite naudoti du storo popieriaus vamzdelius,vienas trumpas - apie 20 cm (akies vienetas), antrasis apie 1 m (pagrindinė dalis vamzdžio). Trumpas vamzdelis įterpiamas į ilgą. Kūnas gali būti pagamintas iš plataus popieriaus lapo arba iš tapetų ritinio, sulankstytas į kelių sluoksnių vamzdį ir klijuota PVA klijais. Sluoksnių skaičius pasirenkamas rankiniu būdu, kol vamzdis tampa pakankamai standus. Pagrindinio vamzdžio vidinis skersmuo turi būti lygus akinių lęšio skersmeniui.

Objektyvas (Akinių lęšių) yra pritvirtintas prie pirmojo vamzdžio išoriškai išgaubta šoninės per ratlankio - žiedai, kurių skersmuo lygus objektyvo skersmens ir 10 mm storio. Iš karto po objektyvo įdiegta diskas - diafragma su skylutėmis 25 - 30 mm skersmens centre - taiBūtina sumažinti reikšmingą vieno objektyvo vaizdo iškraipymą. Tai turės įtakos objektyvo surinktos šviesos kiekio sumažėjimui. Objektyvas sumontuotas arčiau pagrindinio vamzdžio krašto.

Okuliaras yra prijungtas prie akių blokojos kraštas. Norėdami tai padaryti, jums reikės padaryti kartoninį okuliaro laikiklį. Jis susideda iš cilindro su vienodo dydžio okuliaru. Šis cilindras bus pritvirtintas prie vamzdžio vidinės pusės dviem diskais, kurių skersmuo yra lygus vidiniam akies bloko vidiniam skersmeniui, o skersmuo yra lygus okuliarui.

Sutelksime dėmesį keisdamiatstumas tarp objektyvo ir okuliaro dėl akių bloko judėjimo pagrindiniame vamzdyje, o fiksacija atsiranda dėl trinties. Fokusavimas patogus ryškiems ir dideliems objektams, pvz., Mėnuliui, ryškioms žvaigždutėms, šalia esantiems pastatams.

Kuriant teleskopą, būtina atsižvelgti į tai, kad objektyvas ir okuliaras turi būti lygiagrečiai vienas kito, o jų centrai turi būti griežtai vienoje linijoje.

Taip pat galite eksperimentuoti su skersmeniuatidarykite diafragmą ir suraskite optimalų. Jei naudojate objektyvą, kurio optinė galia yra 0,6 dioptrijos (židinio nuotolis yra 1 / 0,6, tai yra apie 1,7 m), tai padidins diafragmos angą ir padidins padidinimą, tačiau padidins vamzdžio ilgį iki 1,7 m.

Visada verta prisiminti, kad negalite žiūrėti į saulę teleskopu ar kitu optiniu prietaisu. Tai iškart pažeis jūsų regėjimą.

Taigi, susipažinote su statybos principupaprastas teleskopas ir dabar gali tai padaryti pats. Yra ir kiti teleskopo variantai iš akinių lęšių ar teleobjektyvų. Bet kokią informaciją apie gamybą, taip pat kitą jus dominančią informaciją galite rasti astronomijos ir teleskopinės svetainėse ir forumuose. Tai labai plati sritį, tai daro tiek pradedantiesiems, tiek profesionaliems astronomams.

Ir prisiminkite, jei tik pasinerate į nežinomą jumsanksčiau astronomijos pasaulis - ir tavo noras parodys daugybę žvaigždžių dangų lobių, mokys stebėjimo techniką, fotografuos visiškai įvairius objektus ir daugybę kitų dalykų, kuriuos net neįsivaizduoju.

Aiškus dangus tau!
