Kaip apsukti vytos poros?

Pirmiausia pažiūrėkime, kas yravytos poros. Šis ryšių kabelis susideda iš vienos ar daugiau izoliuotų laidų porų. Trys laidai suvyniojami kartu ir padengti plastikine apvalkale. Tinklo kabelį, naudojamą prisijungti prie interneto, sudaro keturios laidininkų poros.

Prieš suspaudę vytos poros, turite nuspręsti, kokiais tikslais jūs jį naudosite. Yra du pagrindiniai apspaudimo tipai vytos poros jungtis:

•
  tiesioginė nuoroda - prijungti kompiuterį ir jungiklį / koncentratorių / maršrutizatorių
•
  kryžminis ryšys - sujungti du kompiuterius

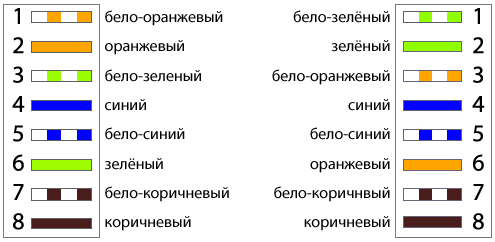

Su tiesia jungtimi abiejų vytos poros galai suvyniojami vienu raštu, o kryžius jungiasi įvairiomis kryptimis. Paprastai kada vytos poros tiesia linija laidininkai vytos poros yra išdėstytos tokia tvarka:

•
  balta / oranžinė / oranžinė / balta / žalia / mėlyna / balta / mėlyna / žalia / balta / ruda / ruda


Kada crossover link vienas iš vytos poros galų suspaudžiamas pagal ankstesnę schemą, kita - kita:

•
  balta / žalia / žalia / balta / oranžinė / mėlyna / balta / mėlyna / oranžinė / balta / ruda / ruda


Iš esmės šiuolaikinės tinklo plokštės gali "suprasti" ir tiesiogiai susieti, kai jungiasi du kompiuteriai, tačiau geriau būti saugūs.

Taigi, kaip apsukti vytos poros namuose? Norėdami tai padaryti, jums reikės paties kabelio, kelių RJ-45 jungčių ir specialaus įrankio štampavimo žnyplės (crimper, crimper).

Apvyniojimo replės susideda iš trijų darbo sričių, kiekviena iš jų - savo funkcijas. Rankena yra peilis pjovimo laidams, o kai kuriuose modeliuose taip pat yra išleidimo angos, skirtos pašalinti išorinę izoliaciją iš apvalaus kabelio. Slydimo centre yra ypatingas lizdas, kuriame jungtis taip pat suvyniojama. Viršutinėje kumštelio dalyje yra vieta, kuri padeda nulupkite išorinę izoliaciją vytos poros.

Taigi, norint suspausti vytos poros, pirmiausia reikiašvelniai apkarpykite kabelio galą su įmontuotu peiliu. Tada jį reikia išvalyti apie tris centimetrus laido nuo izoliacijos su specialiu peiliu. Iš esmės jį galite pakeisti įprastu peiliu arba žirklėmis.

Po to, jūs turėtumėte praskiesti, atsikratyti irišlyginti laidų poras. Tada jums reikia paskirstyti laidus pagal spalvas pagal pageidaujamą schemą ir suderinti. Priveržus išlygintus laidininkus, reikia nupjauti jų galus įmontuotu peiliu, paliekant apie 1 cm austi laidus.

Po to, suderinti laidininkai įkišti įjungtis RJ-45. Skaitikliai laidininkams turi pasiekti lovų gale. Įsitikinkite, kad laido apvalkalas išeina už fiksatoriaus, skirto tvirtinimui, taip pat sustabdomas. Tada jums reikia dar kartą patikrinti, ar laidai tinkamai išdėstyti spalvomis, ir įkišti jungtį į smaigą, kol ji sustos. Po to išspauskite presavimo plokštes, kol šakutės spynos kabelio užraktas spragtelės į vietą.

Bet taip atsitinka, kad jūs neturite veržlių, bet suspaustivytos poros, gerai, tiesiog blogai. Tada galite naudoti ploną atsuktuvą, kad jį suktuvo. Šis metodas yra daug darbo jėgos ir mažiau efektyvus, tačiau esant kritinei padėčiai tai gali būti naudinga. Kaip pasukti vytos poros atsuktuvu?

Kaip ir ankstesniame etape, būtina valytiIzoliuoti, išplėskite laidus pagal spalvas ir įdėkite juos į jungtį. Po to plastiko jungties laikiklis ir kontaktiniai įtvarai turi būti išmesti taip, kad jie nepasileidžia virš jo paviršiaus. Norėdami tai padaryti, paspauskite ant jų atsuktuvo pabaigoje. Po to jūs turite atsuktuvą ištraukti išilgai ir galiausiai nuskęsti kontaktus, kad dantys patektų į izoliaciją. Jums reikia stumti sunkiai, bet atidžiai.

Patikrinkite, ar sugebate tinkamai išspausti vytą porą, kurią galite naudoti specialus prietaisas - testeris. Nors kai kuriais atvejais net testeris nereikalingas - blogai dirbantis arba neveikiantis tinklas ir parodys, kad kabelis yra sugadintas blogai arba netinkamai.
